[PLC] SSR 선정시 고려사항 - 역기전압

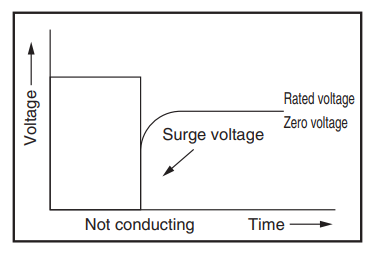

DC 솔레노이드, 전자밸브, 모터 브레이크, 마그네틱 컨텍터 등과 같은 인덕턴스 성분을 가진 부하들은 공급 전압이 OFF될 때 반대극성의 전압을 생성합니다. 이러한 전압을 역기전압(counter-electromotive voltage)라고 하며, 보편적으로 서지(Surge) 전압이라고도 합니다. 이 값이 SSR 기준치를 초과하면 SSR이 소손됩니다.



SSR이 얼마만큼의 역기전압을 견딜 수 있는지 확인하려면 SSR 데이터시트의 아래 항목을 확인해 보면 됩니다. (OMRON 참조)

(1) AC 부하 스위칭 SSR

- Peak repetition OFF voltage

(2) DC 부하 스위칭 SSR

- Voltage between collector and emitter


AC부하, DC부하별 역기전압 대응방법을 알아보겠습니다.


AC부하를 스위칭 하는 SSR의 경우 출력단에 바리스터(Varistor)를 부착하거나, 내장된 제품을 사용합니다.

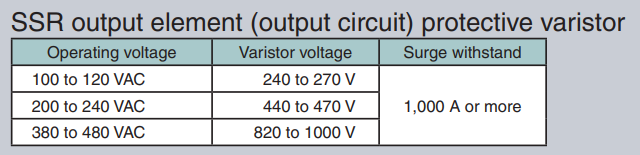

바리스터 전압 선정시 아래 표를 참조합니다.

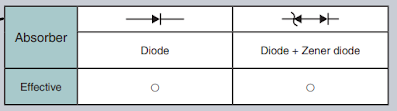

DC 부하의 경우 부하에 병렬로 다이오를 연결해 줍니다.

다이오드도 물론 효율적이지만, 역기전압이 소멸되는데 시간이 소요됩니다. 이 시간을 줄이기 위해서 제너다이오드와 병행해서 사용하기도 합니다.


다이오드는 부하측 공급전압의 2배 이상의 내전압, 부하의 정격전류 이상의 전류를 감당할 수 있는 것으로 선정합니다. 제너다이오드 선정방법은 아래와 같습니다만, 아직 해당 내용에 대한 이해가 부족해 부연설명을 하지 못했습니다.



끝.
