산업 제어반 제조 시 사용되는 용어 설명

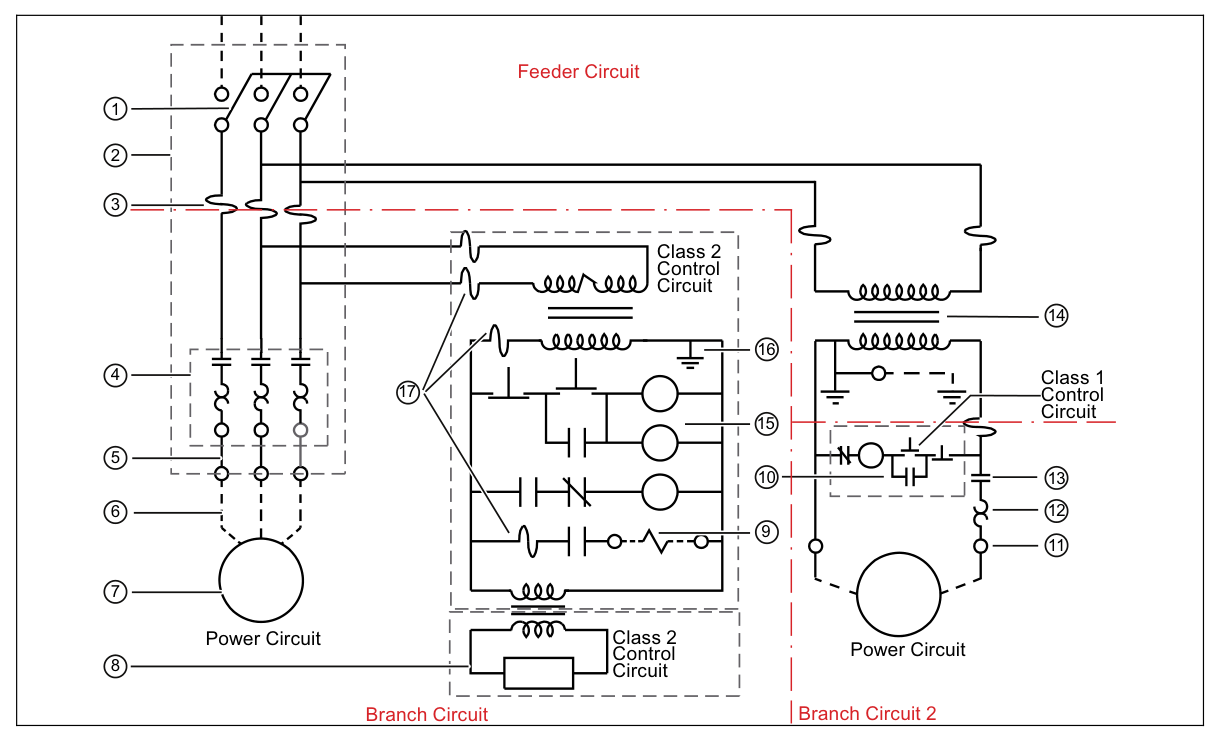

1. Feeder Circuit (공급 회로)

정의: 가지회로(branch circuit) 과전류 보호 장치의 공급 측(앞단)에 위치한 도체와 회로를 의미합니다.
쉽게 말해, 전원이 분기되기 전까지 전력을 공급하는 주된 전선 및 장치들입니다.

2. Branch Circuit (가지 회로)

정의: 부하(load)를 보호하는 마지막 과전류 보호 장치 뒤에 연결된 도체와 부품을 의미합니다.
최종적으로 부하(모터, 기기 등)로 전력을 전달하는 구간입니다.

3. Power Circuit (전원 회로)

정의: 가지 회로(branch)와 공급 회로(feeder)의 도체 및 부품을 포함하는 전원 회로입니다.
공급원(직접 전원 또는 변압기)를 통해 연결될 수 있습니다.
모터 구동 부하 등 대부분의 부하는 전원 회로로 분류됩니다.
해당 구간에는 UL 489 규격에 따른 차단기 등 적절한 보호 장치가 사용되어야 합니다.

4. Control Circuit (제어 회로)

정의: 주 전원 회로를 직접 운반하지 않고, 제어기의 동작을 지시하는 전기 신호를 전달하는 회로입니다.
대부분의 제어 회로는 15암페어 이하로 제한됩니다.
제어 회로의 구현 방법은 다양하며, 예시는 다음과 같습니다:
- 가지 회로 보호 장치의 **앞단(상류)**에서 직접 분기하는 방식
  → UL 489 규격의 차단기 사용
- 가지 회로 보호 장치의 **뒷단(하류)**에서 직접 분기하는 방식
  → UL 1077 규격의 보조 보호 장치(미니어처 차단기 등) 사용 가능
- 제어 변압기 또는 직류 전원 공급장치를 통한 공급
  → 일부 보호 장치는 이 용도에 승인되지 않을 수 있으므로 주의 필요

5. Class 2 Control Circuit (클래스 2 제어 회로)

정의: 제한된 전압(30 Vrms 이하)과 전류 용량을 가지며, 클래스 2 변압기의 2차 측 등에서 공급되는 제어 회로입니다.
주로 원격 제어나 신호 회로로 사용됩니다.

6. Class 1 Control Circuit (클래스 1 제어 회로, UL 508A 기준)

정의: 과전류 보호 장치의 부하 측(하류)에 위치하며, 600볼트를 초과하지 않는 전압을 가지며 전력 제한이 없는 제어 회로입니다.
또는 클래스 1 변압기와 같은 전력 제한 공급원의 부하 측 제어 회로도 포함됩니다.

7. Branch Circuit Protection (가지 회로 보호)

정의: 가지 회로를 보호하기 위해 선택된 암페어 정격의 과전류 보호 장치입니다.
특히 모터 가지 회로에서는 단락 및 접지 고장으로 인한 과전류에 대해서만 보호가 요구됩니다.

8. Field Wiring (현장 배선)

산업 제어반을 전원 공급원, 원격 제어 장치, 부하 등에 연결하기 위해 현장에서 설치하는 도체입니다.
즉, 제어반 밖에서 작업자가 설치하는 배선을 뜻합니다.

9. Factory Wiring / Internal Wiring (공장 배선 / 내부 배선)

공장에서 장치 내부에 미리 연결되어 있는 도체 및 배선을 의미합니다.
공장 출하시 모든 배선 연결은 공장에서 완료되어야 합니다.

10. Overcurrent (과전류)

과전류란 과부하, 단락, 접지 고장으로 인해 흐르는 비정상적인 전류를 모두 포함하는 용어입니다.

11. 기타 관련 정의 (UL 508A Glossary 발췌)

Power Circuit (§2.38): 가지 및 공급 회로의 도체와 부품
Load (§2.31): 산업 제어반 외부에 위치하며 전원 회로에 연결된 장치 (예: 모터)
Control Circuit (§2.11): 제어기 성능 지시용 신호를 전달하는 회로, 주 전원 회로는 아님, 보통 15A 이하 제한

※ 참고: 모터는 일반적으로 부하(Load)로 간주되며, 팬 모터 등도 포함됩니다.
만약 소형 모터가 제어 회로에 직접 연결된다면, 해당 제어 회로는 전원 회로로 취급되어 설치 가능한 장치에 제한이 있을 수 있습니다.
