[PLC] PLC 입출력 타입 - 싱크 & 소스 (Sink & Source)

싱크(sink) 입력

입력신호가 On 될 때 스위치로 부터 PLC 입력단자로 전류가 유입 되는 방식

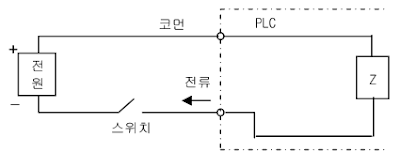

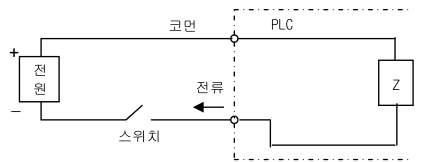

소스(source) 입력

입력신호가 On 될 때 PLC 입력단자로 부터 스위치로 전류가 유입되는 방식


싱크 출력

PLC출력 접점이 On될 때 부하에서 출력단자로 전류가 유입되는 방식

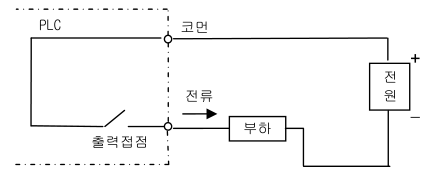

소스 출력

PLC출력접점이 On될 때 출력단자로 부터 전류가 유입되는 방식



끝.
