[PLC] 절연 변압기 (Isolation Transformer)

현장의 여러 PLC 컨트롤 판넬 배선들을 보다 보면 간혹 아래 그림과 유사하게 PLC 전원을 포함한 제어용 회로를 절연 변압기를 통해 분리시켜 놓은 것을 볼 수 있습니다.



절연 변압기는 일반적으로 안전상의 이유로 또는 과도 전류 (transients) 및 고조파 (harmonics)를 줄이기 위해 교류(AC) 전원에서 일부 장비 또는 장치로 전력을 전송하는 동시에 전력 공급 장치를 전원에서 분리하는 데 사용되는 변압기입니다. 절연 변압기는 갈바닉 절연 (galvanic isolation)을 제공합니다. 갈바닉 절연이란 공급 전원과 부하 사이에는 전도성 경로가 없는 것을 의미합니다. 이 절연은 감전으로부터 보호하고, 민감한 장치의 전기 잡음을 억제하거나, 연결하면 안 되는 두 회로 사이에 전력을 전송하는 데 사용됩니다. 절연용으로 판매되는 변압기는 1차와 2차 사이에 특수 절연을 사용하여 제작되는 경우가 많으며 권선 사이의 고전압을 견딜 수 있도록 지정되어 있습니다.


1차 권선과 2차 권선 사이의 비율이 1:1인 변압기는 통전된 도체와 접지 사이의 감전으로부터 2차 회로와 개인을 보호하는 데 종종 사용됩니다. 적절하게 설계된 절연 변압기는 접지 루프로 인한 간섭을 차단합니다. 정전기 차폐 기능이 있는 절연 변압기는 컴퓨터, 의료 기기 또는 실험실 장비와 같은 민감한 장비의 전원 공급 장치에 사용됩니다.

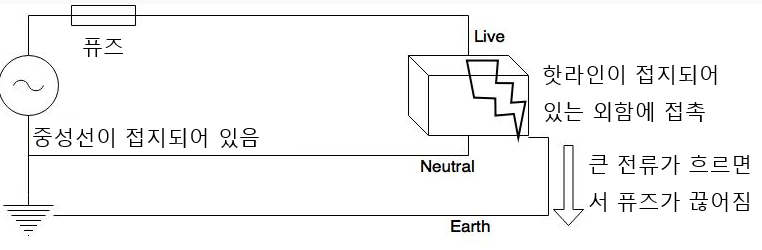

아래는 절연 변압기가 적용되지 않은 예입니다.



위와 같은 경우 핫라인이 접지와 연결되어 있는 도체와 접촉하거나 지면에 서 있는 사람과 접촉하는 경우 큰 전류가 흐르게 될 수 있는 구조입니다.


아래는 절연 변압기가 적용되어 있는 예입니다.




위 그림에서 핫라인에 해당하는 선이 접지와 연결되어 있는 도체와 접촉하면 핫라인이 새로운 전기적 레퍼런스가 될 뿐 전류가 흐르지는 않습니다. 이것은 지면에 있는 사람이 핫라인을 접촉하더라도 같은 상황입니다.


복잡한 전기 설비 또는 배선이 오래되었거나 연결 상태가 좋지 않거나 임피던스가 과도한 일부 경우 중성선과 접지 사이의 전압이 증가할 수 있습니다. 특히 배전반에서 가장 먼 지점과 높은 전류가 관련된 곳에서는 더욱 그렇습니다. 이 때 2차측은 1차측에서 절연되어 있으므로 아래 그림과 같이 절연 변압기의 2차측에서 새로운 중성선과 접지를 안전하게 유도할 수 있습니다. 이는 중성선과 접지 사이의 노이즈를 제거하기 위해 수행됩니다.



하지만 결과적으로 핫라인에 노출된 대지에 접촉되어 있는 사람은 감전의 위험에 다시 노출이 되고 맙니다. 이런 경우 2차측 전원에 누전차단기를 설치하여 누전을 예방하도록 합니다.


끝.

댓글

  1. 반갑습니다. 선생님 블로그 꽤 자주 들락거리다가 정말 너무 궁금하고 이해가 안가는 부분이라 여쭙고싶습니다. 괜찮으시면 답변해주실 수 있나요? 1. 새로운 레퍼런스라는게 어떤 말씀이신지요..? 2. 세번쨰 그림의 경우는 위에서 설명하신 오래된 배선 등등 안 좋은 환경에서, 중성선에 걸리는 전압, 혹은 중성선과 접지 사이의 노이즈를 제거하기 위해 중성선을 접지시키되, 이는 사고전류에 취약하므로 절연변압기 2차측에 누전차단기를 설치하라는 말이신가여? 제가 확실히 이해한게 맞나요 헷갈리네요

    답글삭제
    답글
    1. 안녕하세요. 우선 저 또한 전기공학을 전공하지 않은 비전공자임임을 감안하여 주십시오. 또한 위 내용은 해외 사이트를 번역한 것이라 내용 전달에 다소 오류가 있을 수 있습니다.

      1. 새로운 레퍼런스
      -> 우선 전압이란 것은 상대적인 것입니다. 예를 들어 핫선은 중성선 대비 220V를 가지는 것입니다.
      -> 변압기 출력단의 오른쪽에서 하나의 선이 접지가 되면 해당 선을 기준점이 되어 나머지 한 선이 상대적으로 220V가 되는 것입니다.

      2. 2차측에 누전차단기
      -> 작성자님이 이해 하신게 맞습니다.
      -> 만약 변압기 2차측의 한 선이 접지되어 있는 상태에서, 나머지 한 선이 지면에 닿아 있는 사람과 접촉하게 되면 절연변압기 2차측에 쇼트회로가 생성되어 감전이 발생할 수 있습니다.
      -> 절연변압기 1차측에 설치된 누전차단기는 이러한 누전을 감지할 수 없기 때문에 2차측에 누전차단기를 설치해야 합니다.

      원문은 아래 링크를 통해 확인하실 수 있습니다.
      https://www.powerinspired.com/isolation-transformer-need-know/

      삭제
    2. 아 그럼 새로운 레퍼런스라는건 핫선이 외함에 접촉하여 접지와 연결 되어버리면 핫선 전위는 0이 되어버리므로 중성선이었던 선이 활선이 되어 220V 전위를 가져버린다는 말이군요.. 이제 이해 했습니다. 2주동안 혼자 고민했는데 여쭙길 잘한것같습니다. 댓글 달아주셔서 감사합니다. 자주 들리겠습니다.
