커패시터에 저장된 에너지 계산

 Calculate the Energy Stored in a Capacitor


특정 전압으로 커패시터를 충전한 경우, 커패시터에 저장된 에너지의 양을 계산해 봅시다.


커패시터에 저장된 에너지[J]를 구하는 공식은 아래와 같습니다.

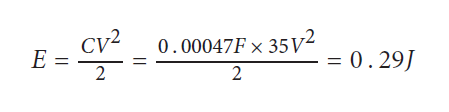

470μF 35V 전해 커패시터가 있다고 가정합시다. 이 커패시터에 저장된 에너지[J]를 구하는 계산은 아래와 같습니다.

에너지의 양은 전압의 제곱에 비례하기 때문에 전압이 크면 저장된 에너지의 양은 급격히 커집니다. 아래는 동일용량에 전압이 200V인 경우입니다.

500F 2.7V 규격의 슈퍼커패시터의 경우는 어떨까요?

이 에너지가 어느정도인지 감이 안 잡히네요. 비교를 위해, Watt-Hour 단위의 에너지 2000mAH를 가진 1.5V AA 건전지의 에너지를 J단위로 표기해 보겠습니다.

위 공식을 응용하여 계산하면 아래와 같습니다.

끝.
