[PLC] PLC 디지털 출력모듈 구조

PLC OUTPUTS

AC OUTPUTS

아래 그림은 교류 출력모듈의 일반적인 구조도입니다.

입력모듈과 유사하게, 로직부(LOGIC), 절연부(ISOLATION), 전원부(POWER)로 이루어져 있습니다. 출력모듈은 아래 그림과 같이, 출력용 장치를 구동시키기 위한 스위치로 생각하시면 편합니다.

프로그램에서 위 스위치를 ON-OFF함으로써 출력용 장치에 전원을 공급 또는 차단할 수 있게 됩니다.

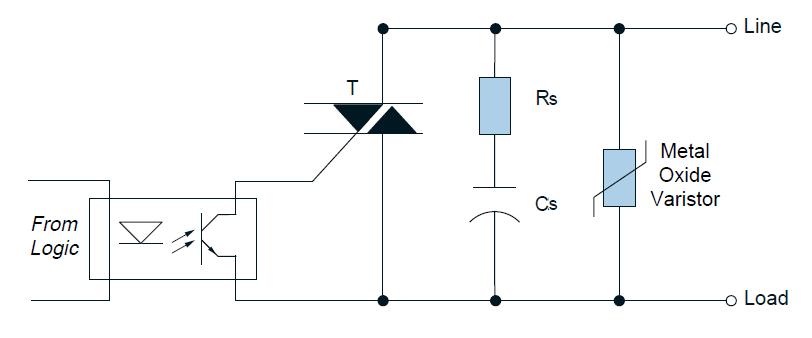

아래 그림은 출력모듈의 일반적인 전자회로도입니다.

전원부에는 교류 전압을 스위칭하기 위해 트라이액(triac)이나 SCR 소자를 사용합니다. 그리고 metal oxide varistor 등과 같이, 피크전압(peak voltage)과 노이즈를 제어하기 위한 장치를 포함하고 있습니다. 그리고 과전류로부터 스위칭 소자를 보호하기 위한 퓨즈가 내장되어 있는 경우도 있습니다. 퓨즈가 내장되어 있지 않는 경우, 사용자가 별도로 과전류에 대한 보호장치를 마련해야 합니다.


아래는 출력모듈과 출력장치의 결선도 예시입니다.

교류선 두가닥 중 한선은 출력모듈의 공통단자에 연결합니다. 나머지 한선은 출력장치들에 연결하고, 각 장치는 출력모듈의 개별 단자와 연결합니다. 프로그램에서 출력모듈의 개별 단자의 스위치를 구동함으로써 개별 출력장치를 ON-OFF 제어하게 됩니다.


DC OUTPUTS (SINK/SOURCE)

직류용 출력모듈은 위에서 설명한 교류용 출력모듈과 기능면에서는 동일합니다. 대신 전원부에 트라이액이나 SCR 대신 트랜지스터를 이용하여 스위칭을 수행합니다. 트랜지스터 또한 과전압이나 돌입전류에 민감하므로 이를 제어하기 위한 부가적인 전자소자들이 전원부에 포함되어 있습니다.

DC 입력모듈과 마찬가지로 DC 출력모듈 또한 싱크방식, 소스방식 형태로 회로를 구성할 수 있습니다. 출력모듈의 단자로 전류가 들어오는 형태면 싱크방식, 단자에서 전류가 나가는 형태이면 소스방식의 출력모듈입니다.


싱크방식 출력모듈은 소스방식 출력장치와 사용되며, 소스방식 출력모듈은 싱크방식 출력장치와 사용됩니다.


ISOLATED AC AND DC OUTPUTS

지금까지는 출력장치들의 전압원이 동일하며, 하나의 공통단자를 사용하는 출력모듈을 보았습니다. 만약 출력장치들의 전압원이 다양하다면 절연(isolated)된 출력모듈을 사용해야 합니다.


끝.
