[아두이노] 피에조 스피커 사용하기
tone() 함수를 이용하여 멜로디 출력

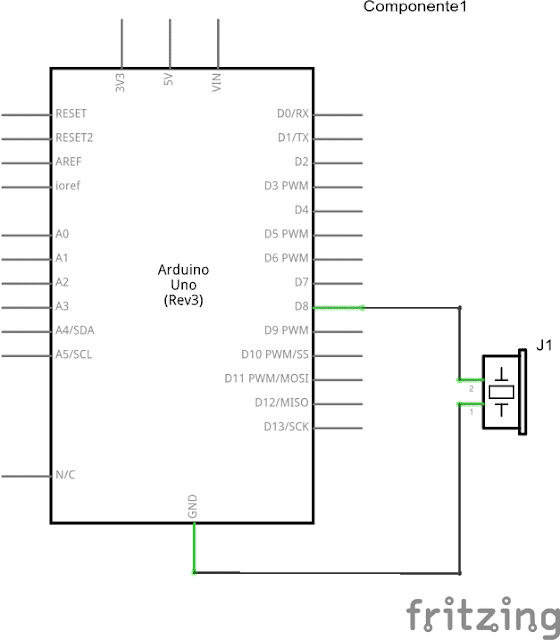

tone() 함수를 사용하여 멜로디를 연주해 보겠습니다. 결선도는 아래와 같습니다.
우선 pitches.h란 파일을 생성할 것입니다. OS별 Arduino IDE 라이브러리 폴더에 pitches.h 파일을 만들고 아래와 같이 입력해 줍니다.
/*************************************************
* Public Constants
*************************************************/
#define NOTE_B0 31
#define NOTE_C1 33
#define NOTE_CS1 35
#define NOTE_D1 37
#define NOTE_DS1 39
#define NOTE_E1 41
#define NOTE_F1 44
#define NOTE_FS1 46
#define NOTE_G1 49
#define NOTE_GS1 52
#define NOTE_A1 55
#define NOTE_AS1 58
#define NOTE_B1 62
#define NOTE_C2 65
#define NOTE_CS2 69
#define NOTE_D2 73
#define NOTE_DS2 78
#define NOTE_E2 82
#define NOTE_F2 87
#define NOTE_FS2 93
#define NOTE_G2 98
#define NOTE_GS2 104
#define NOTE_A2 110
#define NOTE_AS2 117
#define NOTE_B2 123
#define NOTE_C3 131
#define NOTE_CS3 139
#define NOTE_D3 147
#define NOTE_DS3 156
#define NOTE_E3 165
#define NOTE_F3 175
#define NOTE_FS3 185
#define NOTE_G3 196
#define NOTE_GS3 208
#define NOTE_A3 220
#define NOTE_AS3 233
#define NOTE_B3 247
#define NOTE_C4 262
#define NOTE_CS4 277
#define NOTE_D4 294
#define NOTE_DS4 311
#define NOTE_E4 330
#define NOTE_F4 349
#define NOTE_FS4 370
#define NOTE_G4 392
#define NOTE_GS4 415
#define NOTE_A4 440
#define NOTE_AS4 466
#define NOTE_B4 494
#define NOTE_C5 523
#define NOTE_CS5 554
#define NOTE_D5 587
#define NOTE_DS5 622
#define NOTE_E5 659
#define NOTE_F5 698
#define NOTE_FS5 740
#define NOTE_G5 784
#define NOTE_GS5 831
#define NOTE_A5 880
#define NOTE_AS5 932
#define NOTE_B5 988
#define NOTE_C6 1047
#define NOTE_CS6 1109
#define NOTE_D6 1175
#define NOTE_DS6 1245
#define NOTE_E6 1319
#define NOTE_F6 1397
#define NOTE_FS6 1480
#define NOTE_G6 1568
#define NOTE_GS6 1661
#define NOTE_A6 1760
#define NOTE_AS6 1865
#define NOTE_B6 1976
#define NOTE_C7 2093
#define NOTE_CS7 2217
#define NOTE_D7 2349
#define NOTE_DS7 2489
#define NOTE_E7 2637
#define NOTE_F7 2794
#define NOTE_FS7 2960
#define NOTE_G7 3136
#define NOTE_GS7 3322
#define NOTE_A7 3520
#define NOTE_AS7 3729
#define NOTE_B7 3951
#define NOTE_C8 4186
#define NOTE_CS8 4435
#define NOTE_D8 4699
#define NOTE_DS8 4978
위 파일은 음계별 주파수 정보를 포함하고 있습니다. 위 파일에서 정의된 음계별 주파수는 tone() 함수에서 사용됩니다. tone() 함수는 음계 주파수와 지속시간을 전달인자로 받으며, 지속시간을 명시하지 않으면 noTone() 함수가 실행될때까지 계속 재생합니다. tone() 함수는 특정시점에 한번만 실행가능하며, 만약 특정 출력핀을 통해 실행이 되고 있다면, 다른 핀으로는 동작이 되지 않습니다. 또한 특정 출력핀으로 주파수를 출력중인 상태에서 동일한 핀으로 tone() 함수를 다시 실행시키면 현재 출력중인 주파수 정보가 변경됩니다.
mega 보드를 제외하고, tone() 함수는 PWM 출력용 3, 11번핀과 동시에 사용할 수 없습니다. 또한 31Hz 이하의 주파수는 출력할 수 없습니다.
여러 출력핀을 통해 tone() 함수를 사용하기 위해서는 noTone() 함수로 실행중인 tone() 함수를 먼저 종료시켜 주십시오.
위 파일을 포함한 최종 코드는 아래와 같습니다.
// 연주할 음계
int melody[] = {
NOTE_C4, NOTE_G3, NOTE_G3, NOTE_A3, NOTE_G3, 0, NOTE_B3, NOTE_C4
};
// 각 음계를 얼마의 시간동안 출력할지 (4: 1/4초, 8: 1/8초, ...)
int noteDurations[] = {
4, 8, 8, 4, 4, 4, 4, 4
};
void setup() {
// 음계가 저장된 배열을 순환
for (int thisNote = 0; thisNote < 8; thisNote++) {
// 음계별 출력 시간 불러오기
int noteDuration = 1000 / noteDurations[thisNote];
int noteDurations[] = {
4, 8, 8, 4, 4, 4, 4, 4
};
void setup() {
// 음계가 저장된 배열을 순환
for (int thisNote = 0; thisNote < 8; thisNote++) {
// 음계별 출력 시간 불러오기
int noteDuration = 1000 / noteDurations[thisNote];
// 음계 출력
tone(8, melody[thisNote], noteDuration);
// 음계 출력 시간보다 30% 더한 시간을 딜레이 (음계간 구분용)
tone(8, melody[thisNote], noteDuration);
// 음계 출력 시간보다 30% 더한 시간을 딜레이 (음계간 구분용)
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
// 음계 출력 종료
noTone(8);
}
}
void loop() {
// 코드 없음
}
delay(pauseBetweenNotes);
// 음계 출력 종료
noTone(8);
}
}
void loop() {
// 코드 없음
}
위 코드는 보드 전원 최초 인가 후 1회만 연주됩니다. 버튼에 반응하여 재생되거나 loop() 함수 안에 코드를 이동시켜 반복 연주하도록 응용할 수도 있습니다.
끝.
