[아두이노] 아날로그 조이스틱 연동

아두이노로 아날로그 조이스틱 연동하기

조이스틱은 두개의 가변저항으로 구성되어 있습니다. 각 저항은 X, Y축에 연결되어 있습니다.


즉, X, Y축의 위치에 따라 전압이 변화된다는 것입니다. 조이스틱은 아래와 같이 5개의 핀으로 구성되어 있습니다.

VCC
GND
VRx -> Variable resistance x
VRY -> Variable resistance Y
SW -> Switch / Button

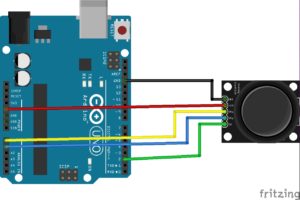

테스트를 위해 아래와 같이 배선합니다.

VCC -> 5V
GND -> GND
VRx -> A0
VRy -> A1
SW -> Pin 2

조이스틱의 스위치는 아두이노 내부 풀업 저항을 사용합니다.

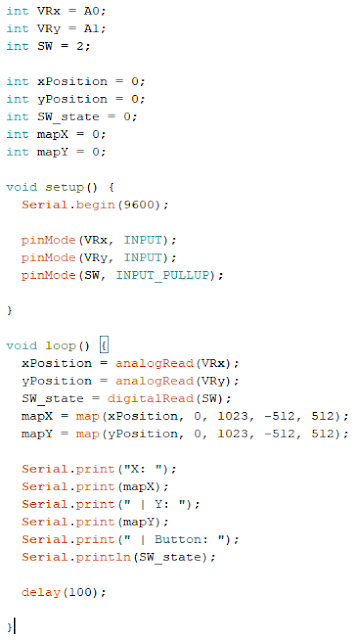

아래는 테스트를 위한 코드입니다.


시리얼 모니터를 켜고 조이스틱을 움직여서 동작을 확인합니다.


끝.
