[PLC] SSR 비정상 작동시 확인사항 (최소부하전류)

SSR 부하측 단자에 연결된 부하에 흐르는 전류가 최소부하전류(minimum load current) 값보다 작은 경우 SSR 부하측 단자에 연결된 부하가 정상적으로 ON-OFF 되지 않는 현상이 발생할 수 있습니다.

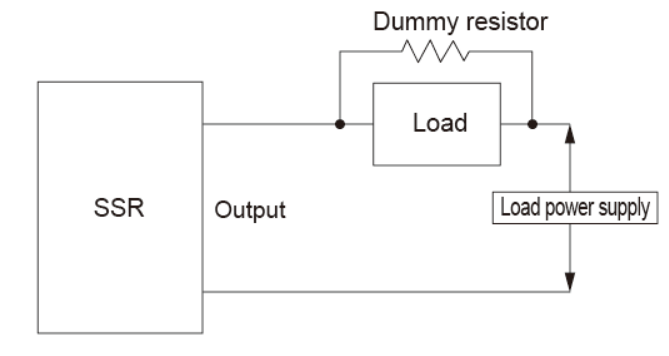

이런 경우에는 아래그림과 같이 더미저항을 부하와 병렬로 연결하여 부하측 전류가 최소부하전류값 이상이 되도록 조치하면 된다고 합니다.



끝.
