[PLC] SSR 스너버회로 (snubber circuit) 역할

SSR 스너버 회로 (snubber circuit) 역할


AC 부하에 빈번히 전원을 ON-OFF 하는 경우 SSR을 사용하기도 합니다. 특정 SSR은 출력단에 스너버 회로(snubber circuit)가 내장되어 있다고 소개하기도 합니다. 이 스너버 회로는 무슨 역할을 하는 것인지 궁금해서 조사한 내용을 공유합니다.

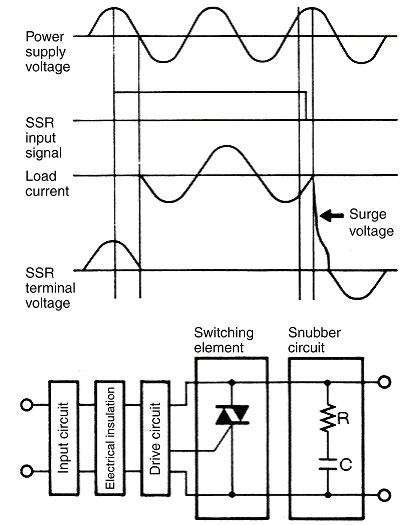

스너버 회로는 하나의 저항과 하나의 커패시터로 구성되어 출력단의 트라이액(triac)에 인가되는 급작스러운 전압상승을 억제하여 트라이액이 발화되는 것을 막아주는 역할을 합니다. 통상적인 말로 출력단 내부 회로에 의한 서지전압을 억제해 주는 것입니다.



만약에 출력측에 연결된 유도성 부하가 높은 서지전압을 생성한다면 스너버 회로 뿐만 아니라 바리스터(varistor)를 출력단자 양단에 추가로 설치해 출력단을 구성하는 반도체를 좀 더 효과적으로 보호할 수 있습니다.


끝.
