[PLC] 전원계통 회로 설계

PLC의 전원계통 회로 설계시 참조할만한 내용을 정리하고자 합니다.


PLC 근처에 전원계통 노이즈를 발생시키는 장치가 있다면, 절연변압기(isolation transformer)를 이용하여 PLC 전원을 공급하는 것을 권장합니다. 절연변압기를 선정하는 경우 변압기의 전력량 선정에 유의해야 합니다.

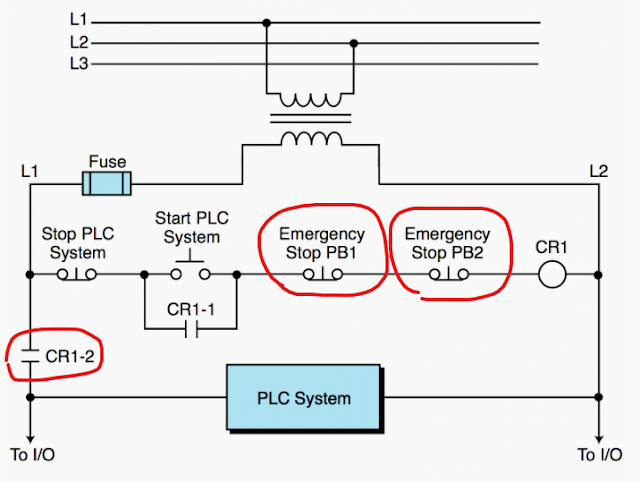

NEMA 표준에 의하면, 비상정지 회로는 PLC 외부에 위치하여 PLC 정상동작 여부와 관계없이 시스템을 정지시킬 수 있어야 한다고 합니다. 아래 그림은 PLC 외부에 구성된 비상정지 회로가 포함된 전원회로입니다.


위 그림을 보면 비상정지 버튼이 눌리면 CR1 릴레이가 OFF되고, CR1릴레이의 출력접점이 OFF되면서 PLC 입력전원과 I/O 전원이 차단되는 형태입니다.


또는, PLC 전원을 차단하기 보다는 아래 그림과 같이 MCR(Master Control Relay) 개념을 통해 , 비상정지시 PLC 입력전원 계통은 유지하고 I/O 전원은 차단하는 방법도 있습니다.


위 회로에서 전원스위치를 추가하여, 긴급상황시 전원을 차단할 수 있습니다.


위 그림에서 유의할 사항은, 전원공급용 스위치 OFF시 발생하는 역기전력을 없애기 위해 커패시터(또는 스파크킬러, 바리스터 등)이 사용되었습니다. (필자 경험상, 적용되지 않은 시스템이 대부분이었으나, 적용하는 것이 권장사항입니다.)


끝.
