[PLC] MELSEC-Q 시리즈 CPU RS-232C 6핀 커넥터 핀맵

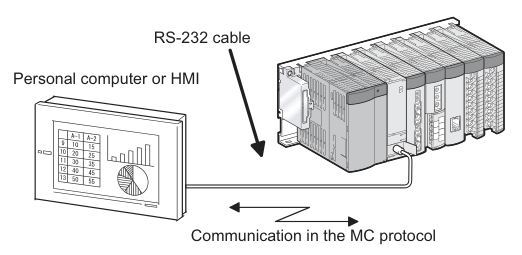

MELSEC-Q 시리즈 CPU 모듈 중에 RS-232C 6핀 포트를 내장하고 있는 제품들이 있습니다. 해당 포트를 통해 MC 프로토콜을 이용한 HMI 연결 등을 수행할 수 있습니다.


우선 GX Works2 소트프웨어 PLC Parameter 항목에서 아래 항목을 체크하여 기능 활성화를 합니다.

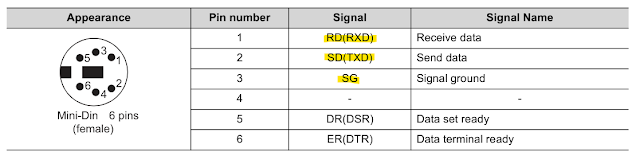

커넥터 규격은 Mini-Din 6Pin이며, 일반적으로 PS2 커넥터로 통칭됩니다. 핀맵은 아래와 같습니다.


정품 케이블 모델명은 QC30R2 입니다. 해당 케이블이 가격이 저렴한 편이 아니기 때문에, 아래 그림과 같이 납땜용 커텍터를 사용하여 제작합니다.


구입은 쿠팡, 디바이스마트나 엘레파츠 등에서 할 수 있습니다.

[쿠팡]
(이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.)

[디바이스마트]

[엘레파츠]

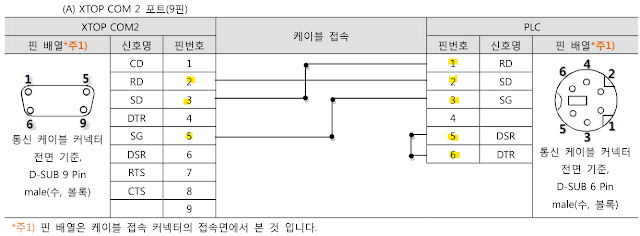

M2I HMI 기준으로 배선 예시입니다.




끝.
