[PLC 기초] 하전입자, 양전하, 음전하, 쿨롬


원자는 물질의 구성단위입니다. 원자에는 여러 종류가 있고, 통틀어 원소라고 합니다. 원소의 원자는, 원자의 핵 내부에 가지고 있는 양성자(proton)의 개수에 따라 종류를 구분합니다. 예를 들어, 핵에 양성자가 한개이면 수소원자, 양성자가 6개이면 탄소원자, 8개이면 산소원자입니다.

원자핵 주위를 돌고 있는 전자의 개수는, 원자가 전기적으로 하전(electrically charged) 되었는지, 전기적으로 중성인지를 결정합니다. 양성자 하나의 전하량(amount of charge)는 전자 하나의 전하량과 동일하며 방향만 반대입니다. 원자가 동일한 수의 양성자와 전자를 가지고 있다면 전기적으로 중성이라고 합니다. 반대로 양성자와 전자의 개수가 다르면 하전(electrically charged) 되었다고 합니다. 전자의 개수가 양성자 개수보다 적은 경우 양으로 하전(positively charged) 되었다고 하며, 전자의 개수가 양성자 개수보다 많은 경우 음으로 하전(negatively charged) 되었다고 합니다.

중성자와 양성자는 핵 안에서 강하게 결합되어 있습니다. 그에 반해 전자는 양성자가 끌어당기는 힘에 의해 전자껍질이라 불리는 궤도에 머물러 있습니다. 만약 외부 힘이 전자에 가해지면, 다른 물체의 원자로 전자가 이동할 수 있습니다.

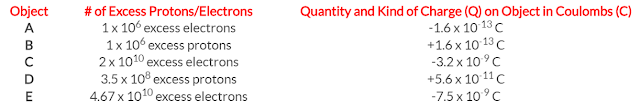

물체가 얼마나 하전(대전)되었는지는 쿨롬(Coulomb) 단위로 측량합니다. 양성자 개수보다 전자가 개 더 많은 경우 -1C의 전하량을 가집니다. 전자의 개수보다 양성자의 개수가 개 더 많은 경우 +1C의 전하량을 가집니다.

전자 하나 또는 양성자 하나가 가지는 전하량은 C입니다.


끝.
