[GNU Octave - 무료 매트랩] 비교 연산자 (스칼라, 행렬, 문자열)

GNU Octave에서 사용되는 비교 연산자에는 일반 프로그래밍 언어와 유사하게 아래와 같은 것들이 있습니다.


예를 들어 아래와 같은 행렬 변수 A가 선언되어 있다고 가정해 봅시다.


비교 연산자는 일반적으로 아래와 같이 스칼라 레벨에서 사용합니다.

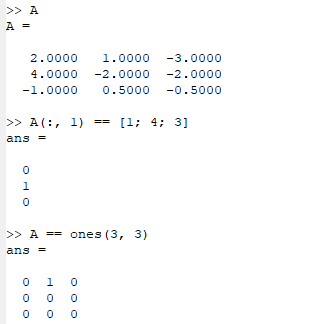

또는 아래와 같이 벡터나 행렬 레벨로 사용할 수도 있습니다.


문자 변수에 대해서는 아래와 같이 문자열 비교에 적용할 수 있습니다.


"==" 연산자는 동일한 길이의 문자 변수에만 적용할 수 있습니다. 길이가 다른 두 문자열의 일치 여부를 위해서는 strcmp() 함수를 사용합니다.


끝.
